音圈电机多轴模组

音圈电机模组特别适合用于短行程的闭环伺服应用，动子质量轻，响应速度快（毫秒级,加速度可达20G）。
音圈电机模组基座采用航空铝精密加工，稳定性好，可以做高速振荡往复运动。
控制简单可靠，无需换向装置，免维护，长寿命，可以长期连续工作。
音圈电机模组可以进行精密位置、速度、加速度和推力控制。
配置合适编码器和导轨，位置精度可达0.1-5um。
平台结构参数见附表，可加工定制。

0512-6878-3780

产品参数

性能参数

单位

VCAR0006-0050-00A

VCAR0013-0072-00A

VCAR0022-0098-00A

VCAR0033-0099-00A

VCAR0044-0249-00A

VCAR0070-0149-00A

VCAR0087-0062-00A

VCAR0140-0150-00A

VCAR0262-0112-00A

VCAR0262-0249-00A

VCAR0436-0250-00A

VCAR1351-0310-00A

峰值推力

N

6.2

13

22

33

44

70

87

140

262

262

436

1351

持续推力

N

2.6

4.2

6.6

8

11.7

27.3

21.7

42.2

111

112

167

367.8

有效行程

mm

5

7.2

9.8

9.9

24.9

14.9

6.2

15

11.2

24.9

25

31

峰值电流

A

1.7

2.3

3.8

4.5

4.95

4

6.85

5.3

6.4

10.1

11.7

19.9

峰值电压

V

15.7

26.6

24.7

24.3

44.9

26.9

34.5

33.4

35.1

28.2

31.6

73.5

推力常数

N/A

3.57

5.72

5.8

5.87

8.88

17.7

12.7

26.6

41

26

37.2

68

电机型号

VCAR0006-

VCAR0013-

VCAR0022-

VCAR0033-

VCAR0044-

VCAR0070-

VCAR0087-

VCAR0140-

VCAR0262-

VCAR0262-

VCAR0436-

VCAR1351-

0050-00A

0072-00A

0098-00A

0099-00A

0249-00A

0149-00A

0062-00A

0150-00A

0112-00A

0249-00A

0250-00A

0310-00A

编码器分辨率

um

0.1/0.5/1

0.1/0.5/1

0.1/0.5/1

0.1/0.5/1

0.1/0.5/1

0.1/0.5/1

0.1/0.5/1

0.1/0.5/1

0.1/0.5/1

0.1/0.5/1

0.1/0.5/1

0.1/0.5/1

重复精度

um

1/5/10

1/5/10

1/5/10

1/5/10

1/5/10

1/5/10

1/5/10

1/5/10

1/5/10

1/5/10

1/5/10

1/5/10

直线度

um

K3/25mm

K3/25mm

K3/25mm

K3/25mm

K3/25mm

K3/25mm

K3/25mm

K3/25mm

K3/25mm

K3/25mm

K3/25mm

K3/25mm

平面度

um

K3/25mm

K3/25mm

K3/25mm

K3/25mm

K3/25mm

K3/25mm

K3/25mm

K3/25mm

K3/25mm

K3/25mm

K3/25mm

K3/25mm

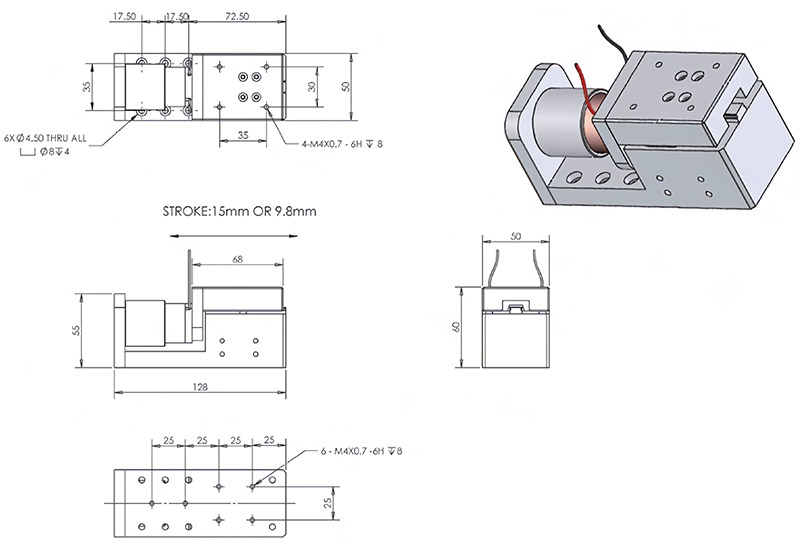

安装尺寸

T-VCAR0006-0050-000C

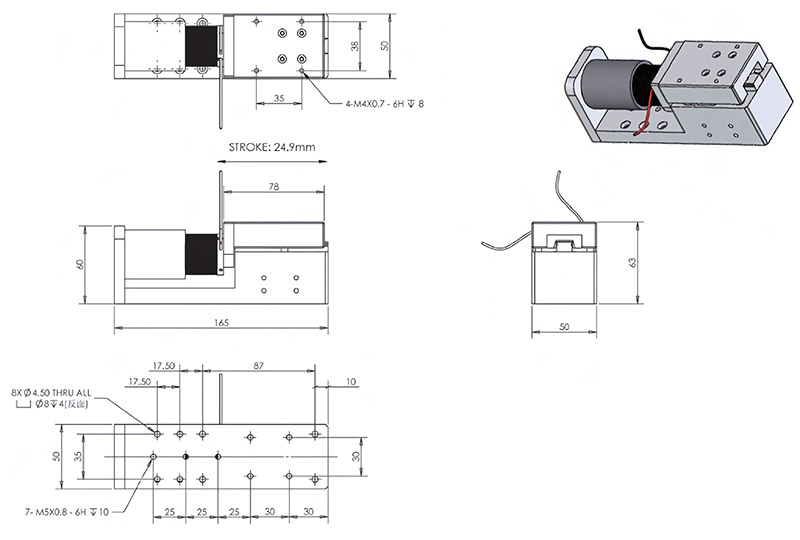

安装尺寸

T-VCAR0013-0249-000C
安装尺寸

T-VCAR0044-0072-000C
安装尺寸

多角度定制

推力
行程
反馈
导轨
形状
尺寸
