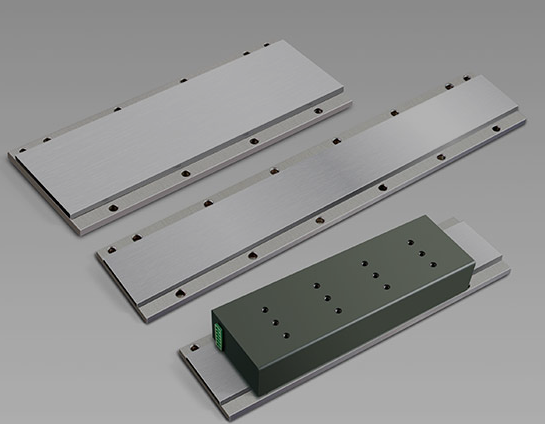

平板有铁芯直线电机

广泛应用在半导体制造设备，平板显示器产业精密测试设备，激光切割、激光打，标,机器视觉检测设备。
模块化设计，可加工定制。

0512-6878-3780

性能参数

型号	持续推力(N)	峰值推力(N)	动子长度(mm)	动子宽度(mm)	动定子总厚度(mm)
LMP100-045-S1	46	151	100	45	40
LMP100-060-S1	81	265		60	40
LMP100-080-S1	122	417		80	40
LMP100-100-S1	161	568		100	40
LMP186-045-S1	86	305	186	45	40
LMP186-060-S1	152	534		60	40
LMP186-080-S1	230	840		80	40
LMP186-100-S1	302	1146		100	40
LMP268-045-S2	129	453	268	45	40
LMP268-060-S2	218	791		60	40
LMP268-080-S1/S2	330	1241		80	40
LMP268-100-S1/S2	435	1700		100	40
★以上为MLP平板直线电机性能参数

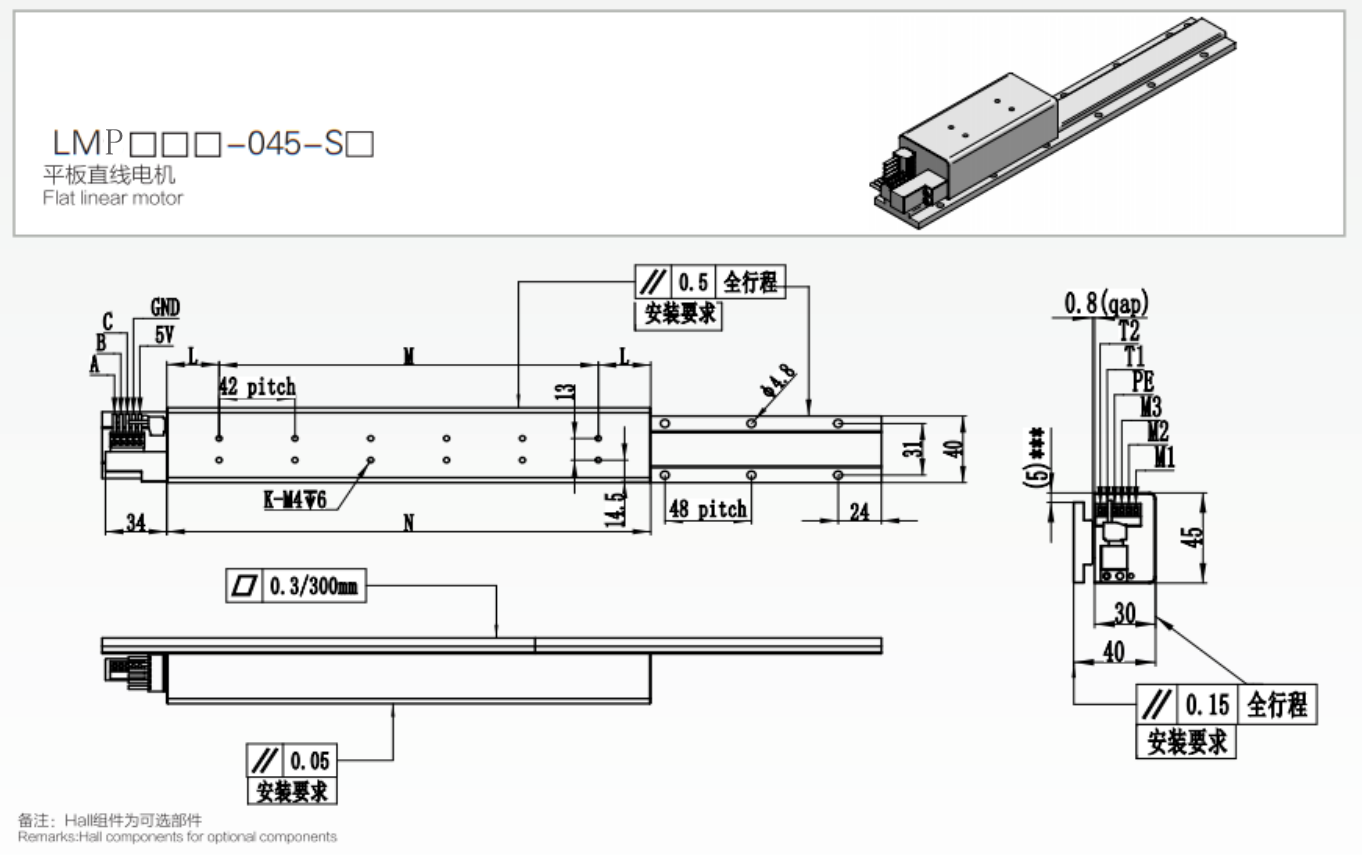

LMP045

动子安装尺寸
resource/images/6442239e1fbb4f8698b847b411fa9ed7_2.png

LMP045平板电机技术参数
性能参数	单位	LMP100-045-S1	LMP186-045-S1	LMP268-045-S2
峰值推力	N	151	305	453
持续推力	N	46	86	129
电机常数@Tmax.	N/√W——	9.4	13.3	16.3
绕组代码		S1	S1	S2
峰值电流	Arms	12	12	12
持续电流	Arms	3.0	2.8	2.8
最大持续耗散功率	W	24	42	64
电阻	OhmsL-L	1.4	2.8	4.2
电感	MhL-L	8.0	15.5	28
反向电动势	Vpeak/m/sL-L	12.6	25.3	37.9
推力常数	N/Arms	15.4	31	46.4
电气时间常数	ms	5.7	5.6	6.7
最大端电压	Vdc	330
吸引力	KN	0.34	0.67	0.99
动子重量	Kg	0.6	1.1	4.3
定子型号		LMP045-TL** *	LMP045-TL* * *	LMP045-TL* * *
定子重量	Kg/m	2.1	2.1	2.1
定子可选择长度	mm	096、144、192、240、288	096、144、192、240、288	096、144、192、240、288
极距（360°）	mm	24	24	24

电机外形尺寸
电机型号/尺寸	K	L	M	N
LMP100-045-S1	4	29	42	10 0
LMP186-045-S1	8	30	126	186
LMP268-045-S2	12	29	210	268

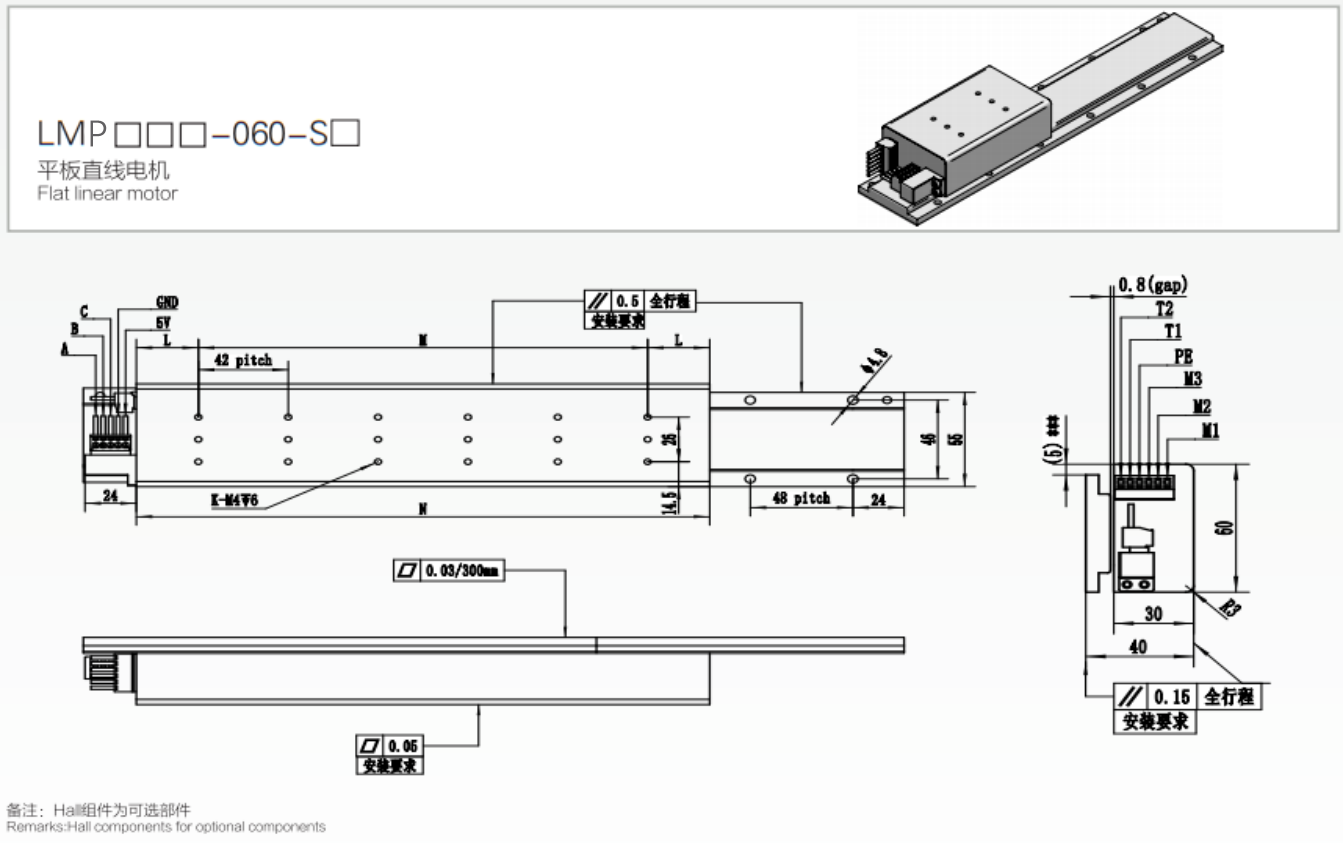

LMP060

动子安装尺寸
resource/images/f538ebc5be7e40c88ff7ab0a6e7b8be2_2.png

LMP060平板电机技术参数
性能参数	单位	LMP100-060-S1	LMP186-060-S1	LMP268-060-S2
峰值推力	N	265	534	792
持续推力	N	81	152	218
电机常数@Tmax.	N/√W——	13.7	19.5	23.8
绕组代码		S1	S1	S2
峰值电流	Arms	12.0	12	12
持续电流	Arms	3	2.8	2.7
最大持续耗散功率	W	34	60	84
电阻	OhmsL-L	2	4	6
电感	MhL-L	11	22	40
反向电动势	Vpeak/m/sL-L	22.1	44.3	66.2
推力常数	N/Arms	27.0	54.3	81
电气时间常数	ms	5.5	5.5	6.7
最大端电压	Vdc	330
吸引力	KN	0.6	1.19	1.74
动子重量	Kg	0.8	1.6	2.3
定子型号		LMP060-TL** *	LMP060-TL* * *	LMP060-TL* * *
定子重量	Kg/m	3	3	3
定子可选择长度	mm	096、144、192、240、288	096、144、192、240、288	096、144、192、240、288
极距（360°）	mm	24	24	24

电机外形尺寸
电机型号/尺寸	K	L	M	N
LMP100-060-S1	6	29	42	100
LMP186-060-S1	12	30	126	186
LMP268-060-S2	18	29	210	268

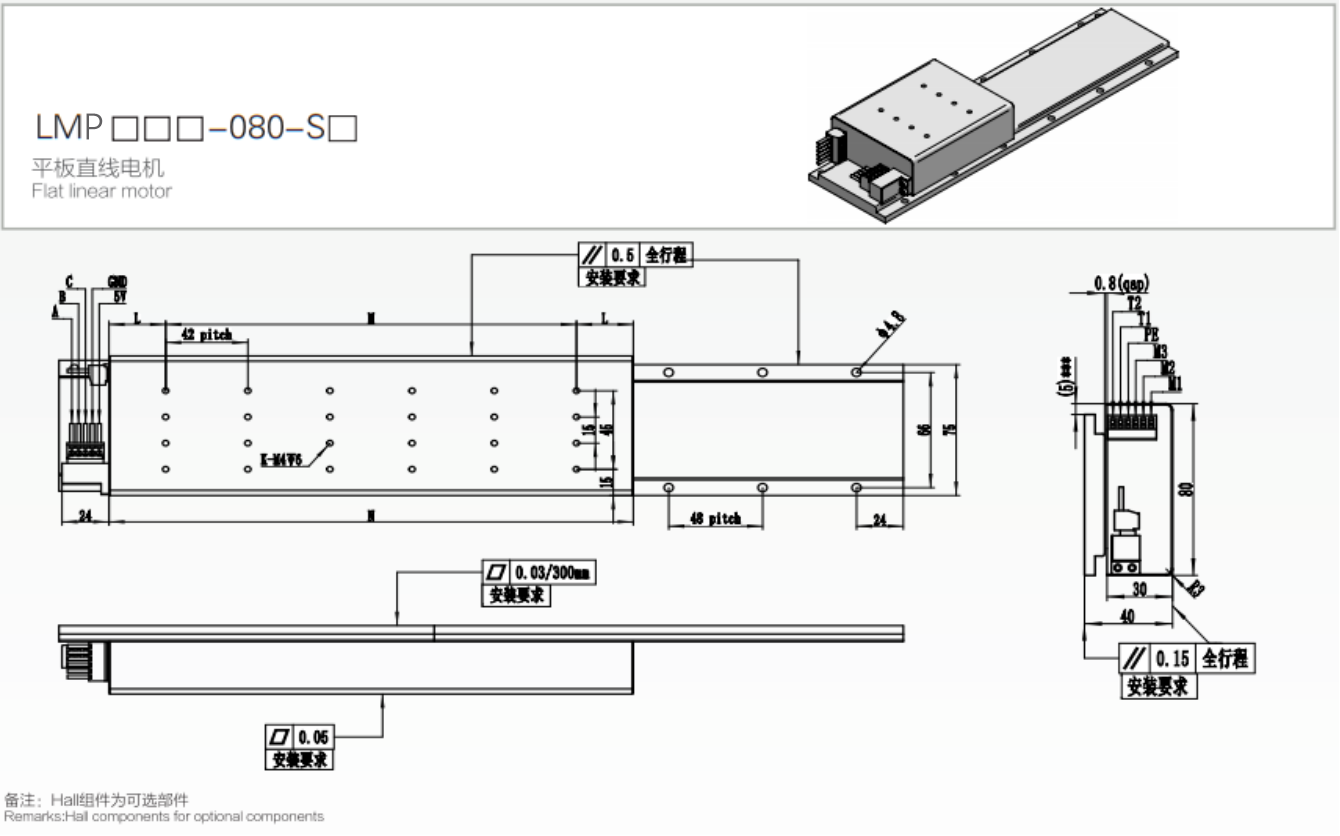

LMP080

动子安装尺寸
resource/images/aa58c68728954a9da389a6a43f419928_6.png

LMP080平板电机技术参数
性能参数	单位	LMP100-080-S1	LMP186-080-S1	LMP268-080-S2
峰值推力	N	417	839	1242
持续推力	N	122	230	330
电机常数@Tmax.	N/√ W ——	18.2	26	31.5
绕组代码		S1	S1	S1	S2
峰值电流	Arms	12.0	12	24	12
持续电流	Arms	2.9	2.7	5.2	2.6
最大持续耗散功率	W	45	78	110	110
电阻	OhmsL-L	2.8	5.6	2.1	8.4
电感	MhL-L	15	30	13.8	55
反向电动势	Vpeak/m/sL-L	34.6	69.7	51.9	103.7
推力常数	N/Arms	42.4	85.3	63.5	127
电气时间常数	ms	5.4	5.4	6.6	6.6
最大端电压	Vdc	330	330	330	330
吸引力	KN	0.94	1.8	2.73	2.73
动子重量	Kg	1.2	2.3	3.3	3.3
定子型号		LMP080-TL* * *	LMP080-TL** *	LMP080-TL* * *	LMP080-TL* * *
定子重量	Kg/m	4.3	4.3	4.3	4.3
定子可选择长度	mm	096、144、192、240、288
极距（360°）	mm	24	24	24	24

电机外形尺寸
电机型号/尺寸	K	L	M	N
LMP100-080-S1	8	29	42	10 0
LMP186-080-S1	16	30	126	186
LMP268-080-S2	24	29	210	268

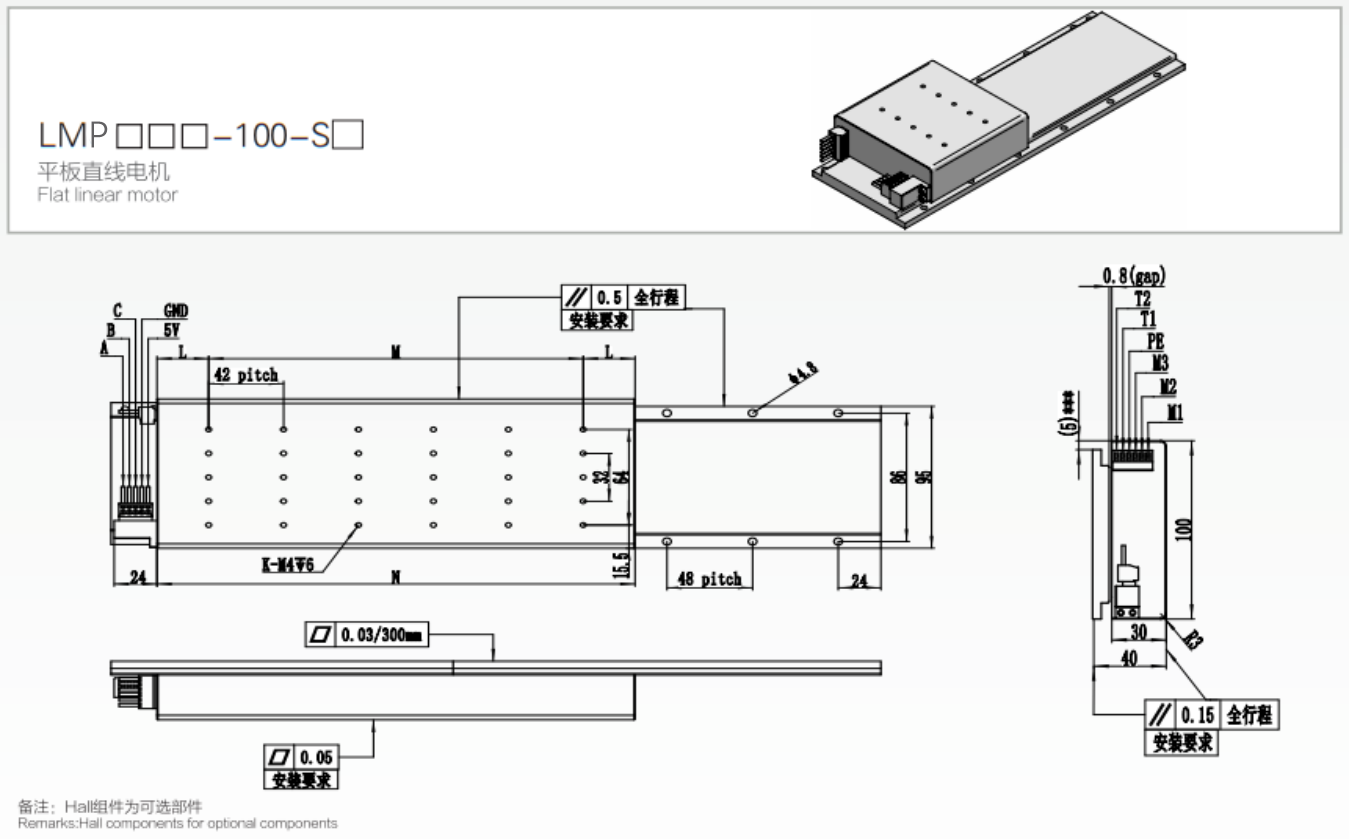

LMP100

动子安装尺寸

LMP100平板电机技术参数
性能参数	单位	LMP100-100-S1	LMP186-100-S1	LMP268-100-S2
峰值推力	N	568	1144	1700
持续推力	N	161	302	435
电机常数@Tmax.	N/√ W ——	21.9	31.2	38.1
绕组代码		S1	S1	S1	S2
峰值电流	Arms	12	12	24	12
持续电流	Arms	2.8	2.6	5	2.5
最大持续耗散功率	W	54	93	130	130
电阻	OhmsL-L	3.6	7.2	2.7	10.8
电感	MhL-L	19	38	17.5	70
反向电动势	Vpeak/m/sL-L	47.2	95	71.1	142.1
推力常数	N/Arms	57.8	116.4	87	174
电气时间常数	ms	5.3	5.3	6.5	6.5
最大端电压	Vdc	330	330	330	330
吸引力	KN	1.28	2.36	2.72	3.72
动子重量	Kg	1.6	3	4.3	4.3
定子型号		LMP100-TL* * *	LMP100-TL** *	LMP100-TL* * *	LMP100-TL* * *
定子重量	Kg/m	5.7	5.7	5.7	5.7
定子可选择长度	mm	096、144、192、240、288
极距（360°）	mm	24	24	24	24

电机外形尺寸
电机型号/尺寸	K	L	M	N
LMP100-080-S1	10	29	42	10 0
LMP186-080-S1	20	30	126	186
LMP268-080-S2	30	29	210	268

定子安装尺寸

型号	磁轨长度	磁轨宽度	孔间距	孔数（N）
LMP045-TL096	95.8	40	31	4
LMP045-TL144	143.8	40	31	6
LMP045-TL192	191.8	40	31	8
LMP045-TL240	239.8	40	31	10
LMP045-TL288	287.8	40	31	12
LMP060-TL096	95.8	55	46	4
LMP060-TL144	143.8	55	46	6
LMP060-TL192	191.8	55	46	8
LMP060-TL240	239.8	55	46	10
LMP060-TL288	287.8	55	46	12
LMP080-TL096	95.8	75	66	4
LMP080-TL144	143.8	75	66	6
LMP080-TL192	191.8	75	66	8
LMP080-TL240	239.8	75	66	10
LMP080-TL288	287.8	75	66	12
LMP100-TL096	95.8	95	86	4
LMP100-TL144	143.8	95	86	6
LMP100-TL192	191.8	95	86	8
LMP100-TL240	239.8	95	86	10
LMP100-TL288	287.8	95	86	12
