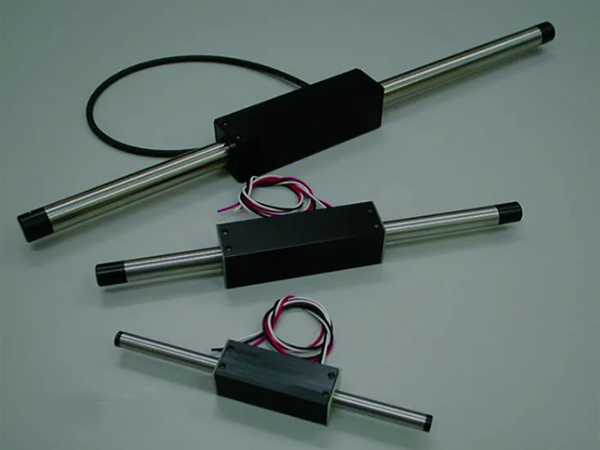

管状直线电机

管状直线电机模仿滚珠丝杠，不像其他线性技术那样是水平的旋转电机。

管状直线电机无需任何形式的正常运行冷却，因此无需在基本设计时考虑任何形式的冷却。

因为管状直线电机完全利用了磁通量，所以其效率非常高。

该款电机主要应用在医疗、半导体、自动化装配、汽车装配检测，物料输送，包装等工业领域。

0512-6878-3780

管状直线电机含有一个活动线圈组件(滑块)，其环绕着圆磁轴。轴组件内的磁体并未暴露出来。

由于这样的设计，滑块能够完全利用磁通量。因此，气隙并非很关键，在滑块和轴之间的公称环形气隙通常为 0.5—1.75mm。大的气隙便于对中。

管状直线电机没有含铁的芯，所以在滑块和轴之间也就没有磁引力。在轴和滑块(线圈)之间也没有任何吸附力，从而消除了齿槽效应。

06系列参数

参数	单位	0601	0602	0603	0604	0605
峰值推力	N	4.5	9	13.5	18	22.5
持续推力	N	1.5	3	4.5	6	7.5
峰值电流	A	3	3	3	3	3
额定电流	A	1	1	1	1	1
推力常数	N/Amps	1.5	3	4.5	6	7.5
反电动势常数	Vpk/m/s	1.27	2.54	3.81	5.08	6.35
最高速度	m/s	3	3	3	3	3
最高加速度	m/s/s	100	100	100	100	100
最大行程	mm	300	300	300	300	300
动子尺寸宽高长	mm	151540	151570	1515100	1515130	1515160
杆直径	mm	6	6	6	6	6
内置传感器分辨率	um	7.5	7.5	7.5	7.5	7.5
外置传感器分辨率	um	0.1-5	0.1-5	0.1-5	0.1-5	0.1-5
线电感	mH	0.23	0.45	0.69	0.92	1.15
线电阻	omiga	1.8	3.5	5.4	7.2	9
极距	mm	30	30	30	30	30
动子重量	g	41	82	123	164	205
定子重量	g/mm	0.214

06系列安装尺寸

09系列参数

参数	单位	0904	0905	0906	0907	0908	0909	0910
峰值推力	N	13.4	16.8	20.2	23.5	26.9	30.2	33.6
持续推力	N	4.5	5.6	6.7	7.8	9.0	10.1	11.2
峰值电流	A	4.2	4.2	4.2	4.2	4.2	4.2	4.2
额定电流	A	1.4	1.4	1.4	1.4	1.4	1.4	1.4
推力常数	N/Amps	3.2	4.0	4.8	5.6	6.4	7.2	8.0
反电动势常数	Vpk/m/s	2.6	3.3	3.9	4.6	5.2	5.9	6.5
最高速度	m/s	3	3	3	3	3	3	3
最高加速度	m/s/s	100	100	100	100	100	100	100
最大行程	mm	500	485	470	455	440	425	410
动子尺寸(宽高长) 内置传感器	mm	272790	2727105	2727120	2727135	2727150	2727165	2727180
动子尺寸(宽高长) 高密度	mm	272770	272785	2727100	2727115	2727130	2727145	2727160
杆直径	mm	9.5	9.5	9.5	9.5	9.5	9.5	9.5
内置传感器分辨率	um	5-25	5-25	5-25	5-25	5-25	5-25	5-25
外置传感器分辨率	um	0.1-5	0.1-5	0.1-5	0.1-5	0.1-5	0.1-5	0.1-5
线电感	mH	0.6	0.75	0.9	1.05	1.2	1.35	1.5
线电阻	omiga	3.2	4	4.8	5.6	6.4	7.2	8
极距	mm	30	30	30	30	30	30	30

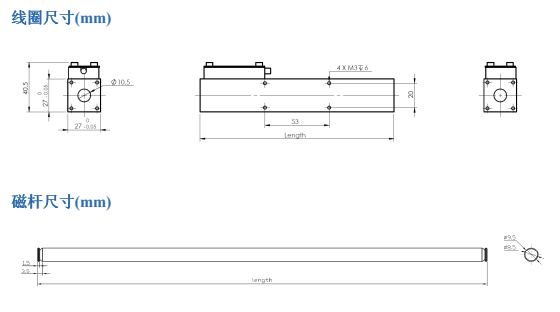

09系列安装尺寸

09系列杆动安装方式

● 内置数字式位移传感器，输出 A/B/Z 增量信号，最高2um，分辨率和4um的重复定位精度。

● 内置自润滑轴承，轴承可更换。

● 有效行程5mm-500mm可以订做。

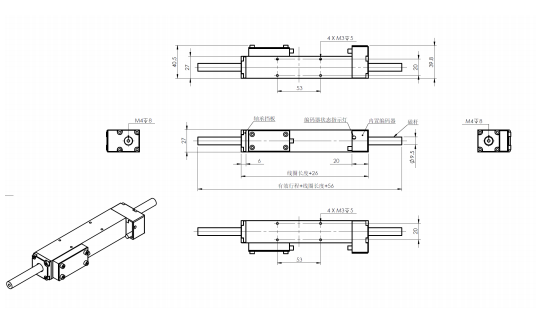

09系列杆动安装图示
resource/images/f538ebc5be7e40c88ff7ab0a6e7b8be2_14.png

16系列参数

参数	单位	1604	1605	1606	1607	1608	1609	1610
峰值推力	N	31.3	39.1	47	54.6	63	70.1	78.1
持续推力	N	10.4	13	15.7	18.2	21	23.4	26
峰值电流	A	4.2	4.2	4.2	4.2	4.2	4.2	4.2
额定电流	A	1.4	1.4	1.4	1.4	1.4	1.4	1.4
推力常数	N/Amps	7.5	9.3	11.2	13	15	16.7	18.6
反电动势常数	Vpk/m/s	6.1	7.6	9.1	10.6	12.2	13.6	15.1
最高速度	m/s	4	4	4	4	4	4	4
最高加速度	m/s/s	100	100	100	100	100	100	100
最大行程	mm	500	485	470	455	440	425	410
动子尺寸(宽高长) 内置传感器	mm	383890	3838105	3838120	3838135	3838150	3838165	3838180
动子尺寸(宽高长) 高密度	mm	383870	383885	3838100	3838115	3838130	3838145	3838160
杆直径	mm	16	16	16	16	16	16	16
内置传感器分辨率	um	2-50
外置传感器分辨率	um	0.1-5	0.1-5	0.1-5	0.1-5	0.1-5	0.1-5	0.1-5
线电感	mH	2.4	3	3.6	4.2	4.8	5.4	6
线电阻	omiga	6.6	8.3	10	11.6	13.3	15	16.6
极距	mm	30	30	30	30	30	30	30

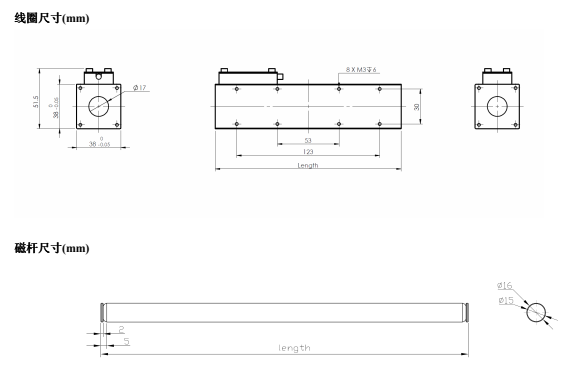

16系列安装尺寸
resource/images/f538ebc5be7e40c88ff7ab0a6e7b8be2_16.png

16系列杆动安装方式

● 内置数字式位移传感器，输出 A/B/Z 增量信号，最高2um，分辨率和4um的重复定位精度。

● 内置自润滑轴承，轴承可更换。

● 有效行程5mm-500mm可以订做。

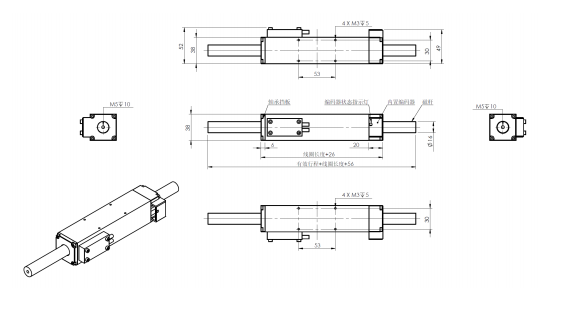

16系列杆动安装图示

25系列参数

参数	单位	2504	2505	2506	2507	2508	2509	2510
峰值推力	N	81	101.3	121.5	142	162	182.3	202.5
持续推力	N	27	33.7	40.5	47.3	54	61	67.5
峰值电流	A	7.5	7.5	7.5	7.5	7.5	7.5	7.5
额定电流	A	2.5	2.5	2.5	2.5	2.5	2.5	2.5
推力常数	N/Amps	14.8	18.7	22.4	26.4	30.0	33.7	37.2
反电动势常数	Vpk/m/s	12.1	15.3	18.3	21.6	24.5	27.5	30.4
最高速度	m/s	4	4	4	4	4	4	4
最高加速度	m/s/s	100	100	100	100	100	100	100
最大行程	mm	1100	1083	1066	1049	1032	1015	998
动子尺寸(宽高长) 内置传感器	mm	525298	5252115	5252132	5252149	5252166	5252183	5252200
动子尺寸(宽高长)	mm	525278	525295	5252112	5252129	5252146	5252163	5252180
杆直径	mm	25	25	25	25	25	25	25
内置传感器分辨率	um	2-50
外置传感器分辨率	um	0.1-5	0.1-5	0.1-5	0.1-5	0.1-5	0.1-5	0.1-5
线电感	mH	2	2.6	3.1	3.6	4	4.7	5.2
线电阻	omiga	3.8	4.8	5.7	6.7	7.6	8.6	9.5
极距	mm	34	34	34	34	34	34	34
动子重量	g	632	747	862	1045	1164	1311	1557
定子重量	g/mm	3.75	3.75	3.75	3.75	3.75	3.75	3.75

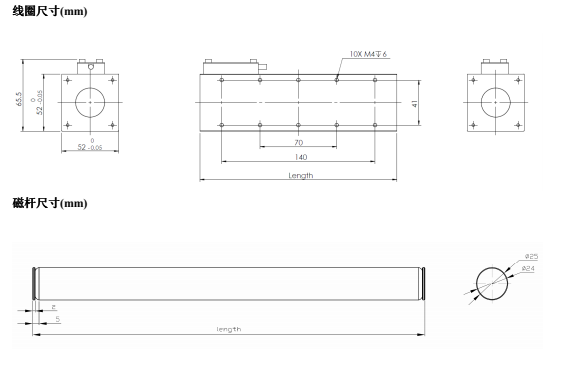

25系列安装尺寸
resource/images/f538ebc5be7e40c88ff7ab0a6e7b8be2_20.png

25系列杆动安装方式

● 内置数字式位移传感器，输出 A/B/Z 增量信号，最高2um，分辨率和4um的重复定位精度。

● 内置自润滑轴承，轴承可更换。

● 有效行程5mm-1100mm可以订做。

25系列杆动安装图示
resource/images/f538ebc5be7e40c88ff7ab0a6e7b8be2_22.png

32系列参数

参数	单位	3204	3205	3206	3207	3208	3209	3210
峰值推力	N	168	210	252	294	336	378	420
持续推力	N	56.0	70	84	98	112	126	140
峰值电流	A	7.5	7.5	7.5	7.5	7.5	7.5	7.5
额定电流	A	2.5	2.5	2.5	2.5	2.5	2.5	2.5
推力常数	N/Amps	22.4	28	33.6	39.2	44.8	50.4	56
反电动势常数	Vpk/m/s	18	23	27	32	36.5	41	45.5
最高速度	m/s	4	4	4	4	4	4	4
最高加速度	m/s/s	100	100	100	100	100	100	100
动子长度(内置传感器)	mm	116	136	156	176	196	216	236
动子尺寸	mm	90	110	130	150	170	190	210
定子杆直径	mm	32	32	32	32	32	32	32
内置传感器分辨率	um	8.5
外置传感器分辨率	um	0.1-5	0.1-5	0.1-5	0.1-5	0.1-5	0.1-5	0.1-5
极距	mm	40	40	40	40	40	40	40
线电感	mH	3.2	4	4.8	5.6	6.4	7.2	8
线电阻	omiga	4.8	6	7.2	8.4	9.4	10.8	12
动子重量	g	892	1110	1140	1561	1780	2007	2230
定子重量	g/mm	5.75	5.75	5.75	5.75	5.75	5.75	5.75

32系列安装尺寸
resource/images/f538ebc5be7e40c88ff7ab0a6e7b8be2_24.png
