优尔特直线电机性能稳定,免维护
  • DMFE224-50FE

DDR直驱电机-DMFE224-50FE

电机卷线部绝缘等级:F类,绝缘耐压:1分钟1500V时,绝缘电阻式:10MΩ(500VDC ),构造:外转子型,励磁方式:3相

0512-6878-3780

命名规则

D M  F E 080- -3.5 F I H B C
直驱电机
F: 有框 E:外转子 外径 峰值扭矩 F:法兰 E:光学增量式
H:带霍尔
B:带刹
C:定制
U:无框 I:内转子 R:圆底座 I:增量式 R:圆底座 / / /

产品参数

DMFE224-50FE通用规格

注:标称扭矩为安装在热容量足够大的金属机座上时的数值.位置分辨率为建议值,根椐驱动器设定。负载安装面机械精度是安装面面的轴向偏差和径向偏差。表中如无明确说明为200-300VAC电源。

参数
DMFE224-50FE
瞬时最大输出扭矩 N.m 50
连续最大扭矩 N.m 35
最大转速
rps 3
额定转速 rps 1.5
线电阻
Ohm 20
线电感 mH 85
转矩常数 Nm/A 12
连续电流 Arms 3
峰值电流 Arms 6
极对数 - 15
精度要求 编码器分辨率 pulse/rev 1536000
绝对精度 arc-sec ±26
重复定位精度 arc-sec ±1
原点脉冲数 pulse/rev 1
最大功率 KVA 2
额定功率 KVA 1.2
转子惯量 kgc㎡ 120
允许负载 轴向负荷 N 2000
径向负荷
Nm

120

负载安装面机械精度

μm 15,5 or less

重量

kg 9.5
环境要求 温度 40
湿度 % 85
大气环境 - 无腐蚀性气体、尘埃。海拔1000m以下

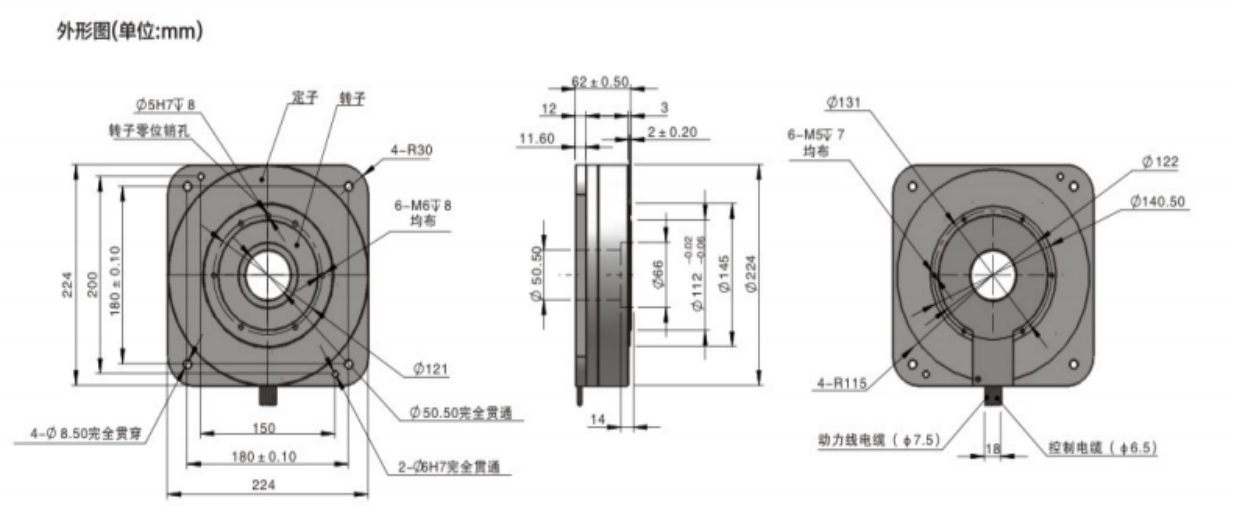

安装尺寸


DMFE224-50FE安装尺寸
resource/images/b7e4d966f3d3472ca4711b37310284a6_22.png
